Познакомьтесь с образцами кабельной продукции, экспонируемыми на Российской энергетической неделе 2024 в Гостином дворе:

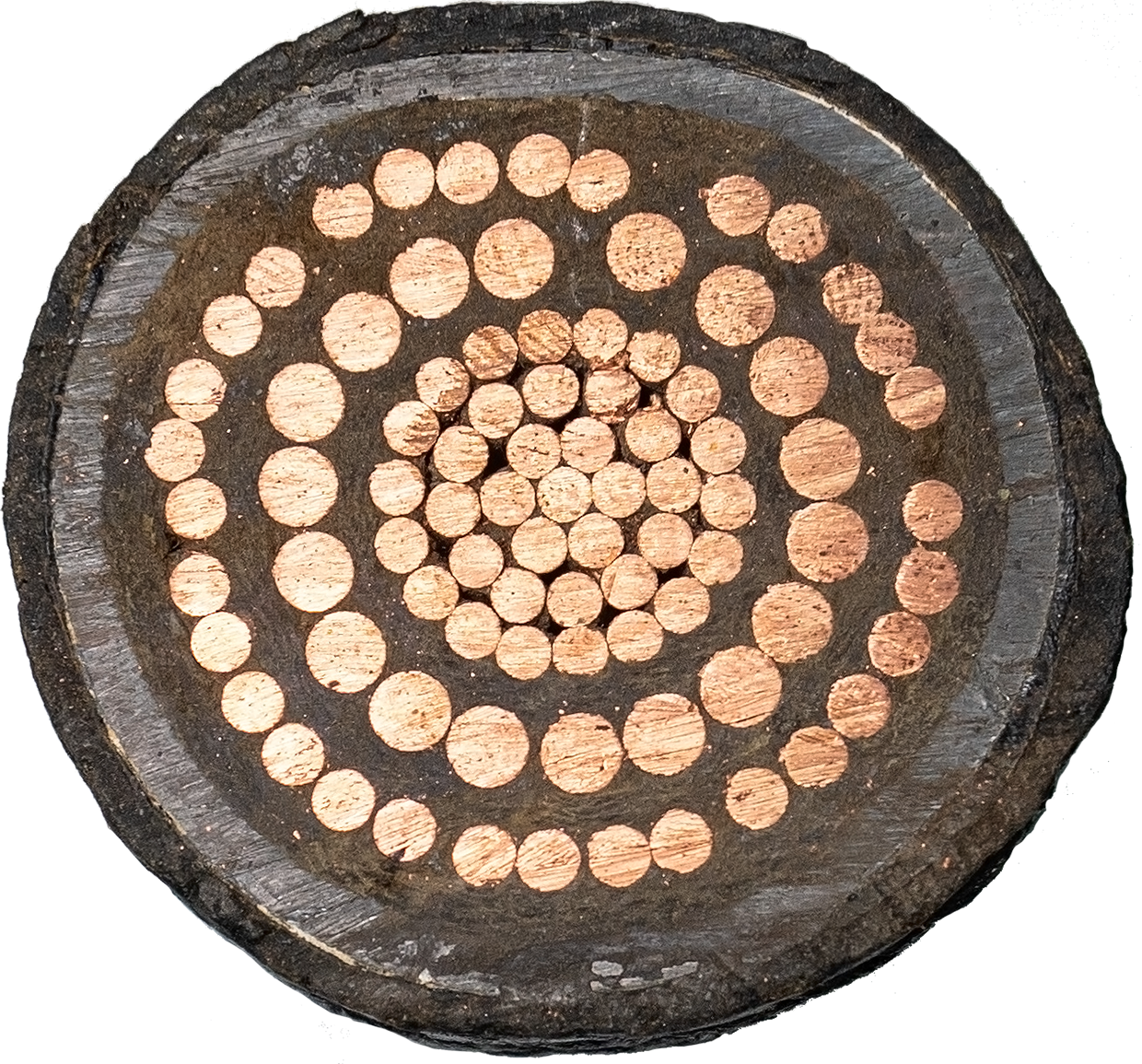

Низковольтный концентрический кабель производства фирмы Siemens & Halske (Германия), 1898 г.

Линии электропередачи от первых электростанций в Москве до первых потребителей в конце 19 века строились в основном в кабельном исполнении на напряжении 2 и 6 кВ. С 1887 года по 1909 в городе было проложено 680 километров кабельных линий. Несколько лет назад при перекладке кабельной сети на улице Варварка в центре Москвы старые кабели были демонтированы и небольшой участок низковольтного кабеля 1898 г. производства был сохранен для истории в Музее развития электрических сетей ПАО «Россети Московский регион».

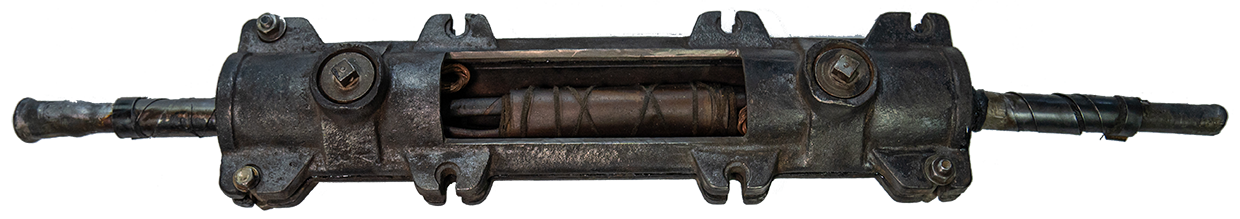

Муфта соединительная, чугунная, конец 19 века.

Соединительная чугунная муфта с конца 19 века использовалась для соединения 3-х и 4-х жильных кабелей до 1 кВ. Внутрь муфты после соединения жил заливалась расплавленная битумная масса.

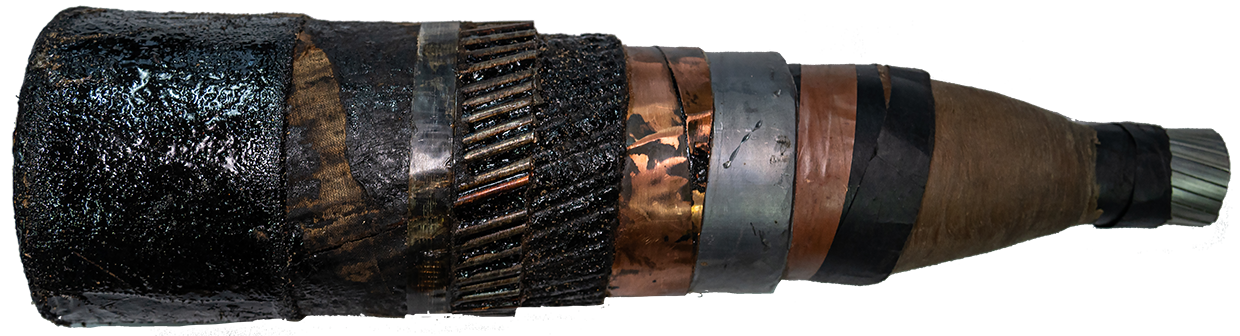

Кабель маслонаполненный низкого давления 110 кВ, 1942 г.

В годы Великой Отечественной войны российскими учеными и энергетиками был совершен знаменательный технический прорыв. В Москве в 1942 году были включены первые промышленные высоковольтные маслонаполненные кабельные линии низкого давления 110 киловольт Черкизово-Измайлово 1 и 2. Образец такого кабеля вы можете увидеть. Конструкция кабеля представляла собой жилу из медных проволок с маслоканалом внутри. Каждая линия была разделена на герметичные масляные секции, чтобы сохранить давление масла внутри, и в каждой секции были установлены баки питания, заполненные маслом. Все это позволило поднять пропускную способность кабельных линий. Данные линии успешно проработали более 60 лет вплоть до их замены на современные полиэтиленовые кабели.

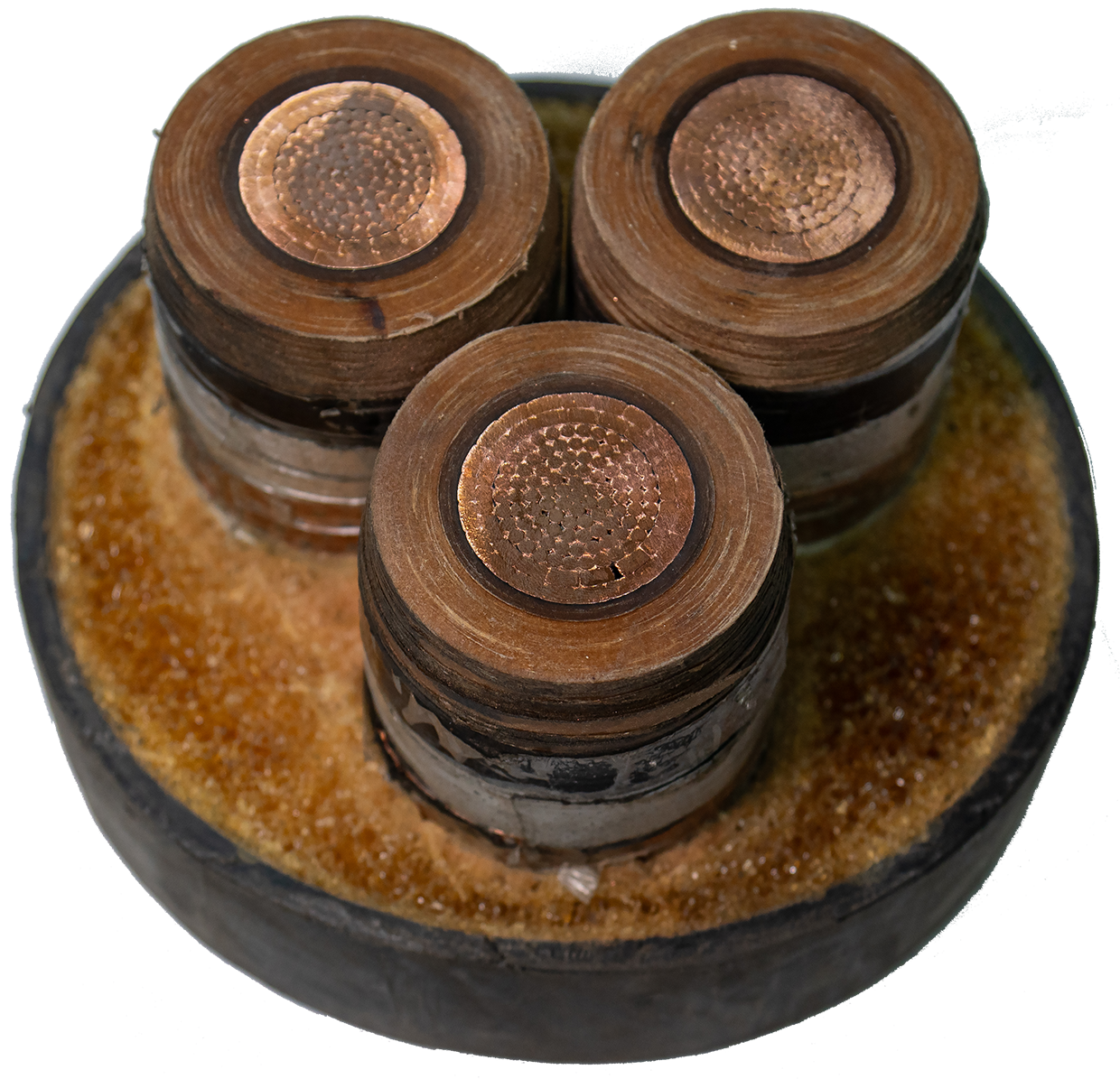

Кабель маслонаполненный высокого давления 220 кВ, 1957 г.

Кабель маслонаполненный высокого давления 220 кВ с медной жилой сечением 550 мм² производился на заводе «Камкабель» с 1957 г. Конструкция представляет собой стальной трубопровод, в котором проложены три фазы кабеля. Трубопровод заполнялся специальным маслом и находился под избыточным давлением, что позволяло беспрепятственно передавать электроэнергию на большее расстояния, например, между системными подстанциями. В дальнейшем они модифицировались только диаметром жил и видом изоляции, а наполнявшее их масло заменили с минерального на синтетическое.

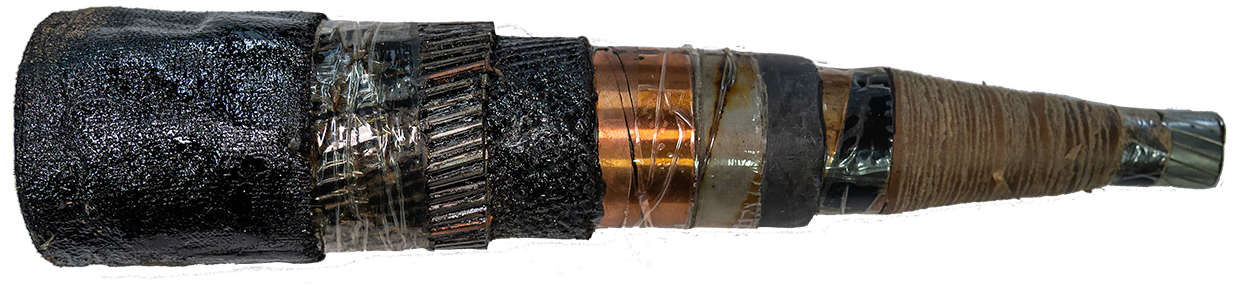

Кабель маслонаполненный низкого давления 220 кВ.

Медная жила сечением 550 мм². Произведен на заводе Москабель, марка МНАШв 1х550. Применялся с 1964 г.

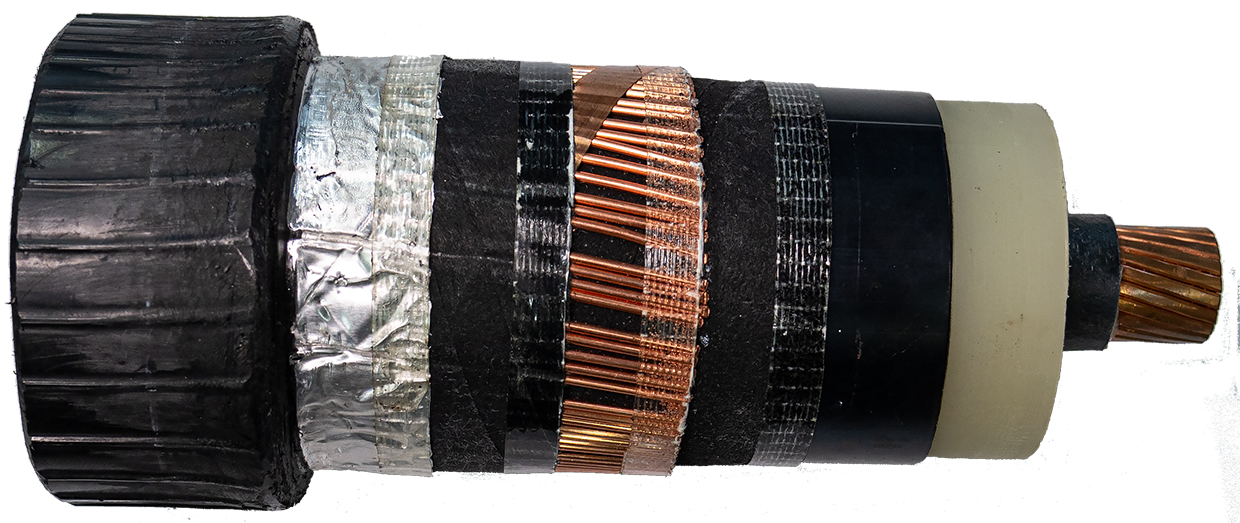

Высоковольтный кабель 220 кВ с изоляцией из сшитого полиэтилена. Производство – ООО «Эстралин ЗВК» (г.Москва)

Конструкция представляет собой кабель с круглой медной многопроволочной жилой сечением 400 мм², изоляцией из сшитого полиэтилена, полупроводящим слоем, медного многопроволочного экрана и полиэтиленовой оболочки. Имеет высокую пропускную способность. Обладает высокими электрическими и механическими свойствами, экологически безопасен, что позволяет прокладывать на любых объектах. Применяемые технологии и материалы позволяют кабелю из сшитого полиэтилена обладать наилучшими электрическими и механическими свойствами. Для снижения влияния поверхностного эффекта применяются сегментированные токопроводящие жилы с площадью поперечного сечения более 1000 мм². Рассчитан на работу в длительно допустимом режиме при температуре жилы 90°С. Прокладка кабеля может вестись при температуре до -20°С с предварительным прогревом. Продолжительный срок службы, составляющий не менее 30 лет.

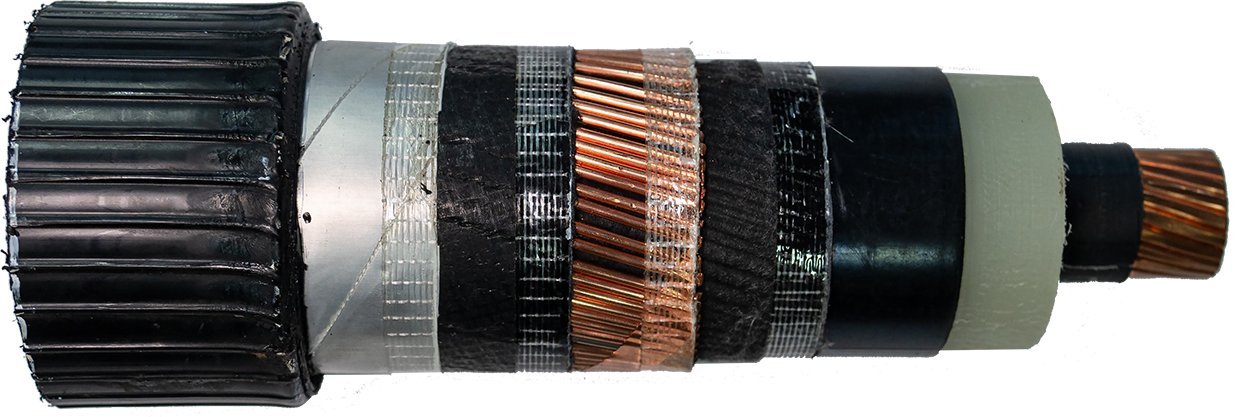

Высоковольтный кабель 110 кВ с изоляцией из сшитого полиэтилена, круглой медной многопроволочной жилой сечением 500 мм², обладает высокими электрическими и механическими свойствами, экологически безопасен. Производство – ООО «Эстралин ЗВК» (г.Москва)

Конструкция представляет собой кабель с круглой медной многопроволочной жилой сечением 500 мм², изоляцией из сшитого полиэтилена, полупроводящим слоем, медного многопроволочного экрана и полиэтиленовой оболочки. Имеет высокую пропускную способность. Обладает высокими электрическими и механическими свойствами, экологически безопасен, что позволяет прокладывать на любых объектах. Применяемые технологии и материалы позволяют кабелю из сшитого полиэтилена обладать наилучшими электрическими и механическими свойствами. Для снижения влияния поверхностного эффекта применяются сегментированные токопроводящие жилы с площадью поперечного сечения более 1000 мм². Рассчитан на работу в длительно допустимом режиме при температуре жилы 90°С. Прокладка кабеля может вестись при температуре до -20°С с предварительным прогревом. Продолжительный срок службы, составляющий не менее 30 лет.

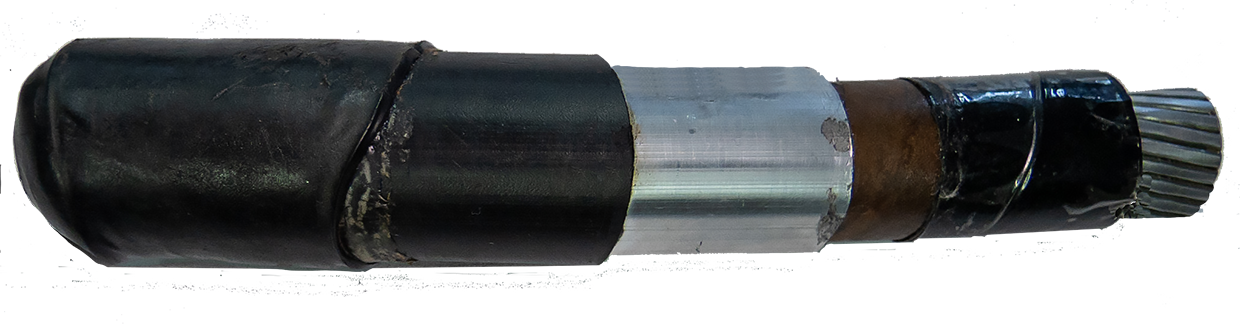

Кабель марки ААлШп силовой 10 кВ из сшитого полиэтилена с термостойкой изоляцией. Имеет высокую пропускную способность и срок службы, составляющий не менее 30 лет. Производство ГК «Москабельмет» (г. Москва).

Предназначен для передачи и распределения электрической энергии в сетях с изолированной нейтралью на номинальное напряжение 6, 10 и 20 кВ переменного тока частотой 50 Гц. Может быть использован в электрических сетях постоянного тока.
Эксплуатация возможна при температуре окружающей среды от минус 50°С до плюс 50°С и относительной влажности воздуха до 98%. Используется для прокладки в земле, может быть проложен без предварительного подогрева при температуре до минус 15°С. При этом прост в монтаже. Имеет высокую пропускную способность. Срок службы составляет не менее 30 лет.
Данный кабель включен в реестр инновационной продукции ПАО «Россети». Завод-изготовитель отмечен среди лауреатов Национальной премии в области предпринимательской деятельности «Золотой Меркурий».
